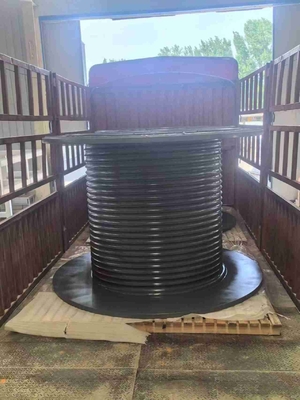

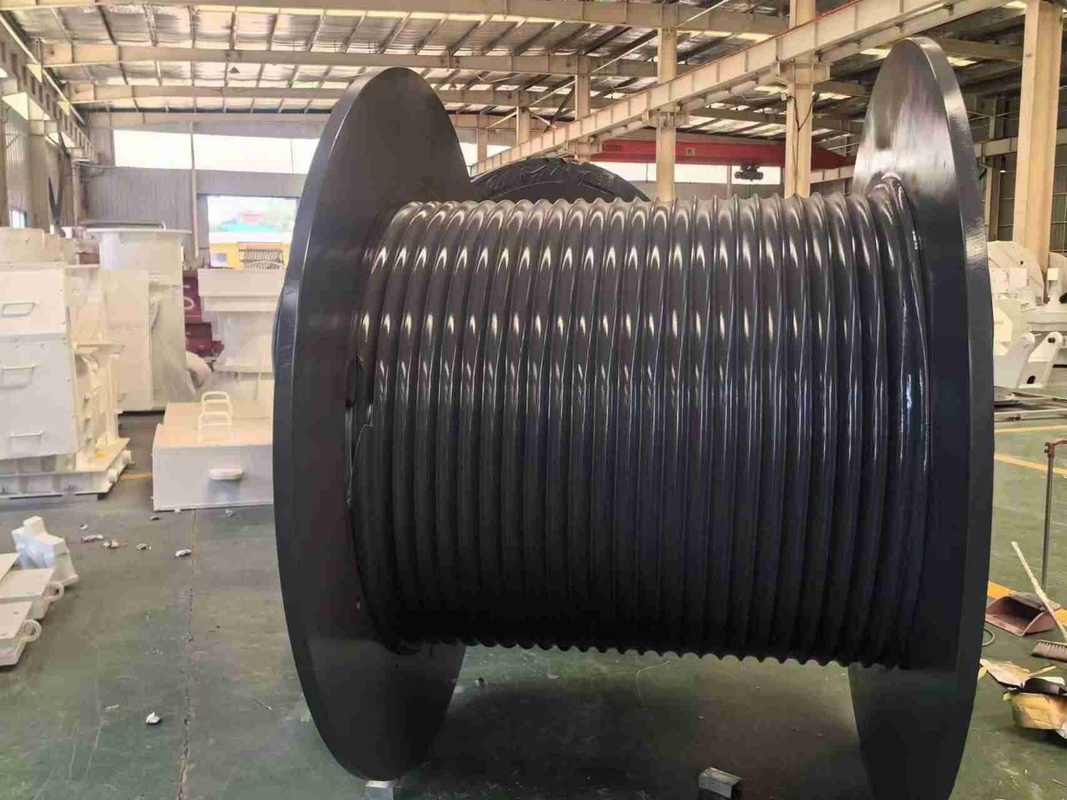

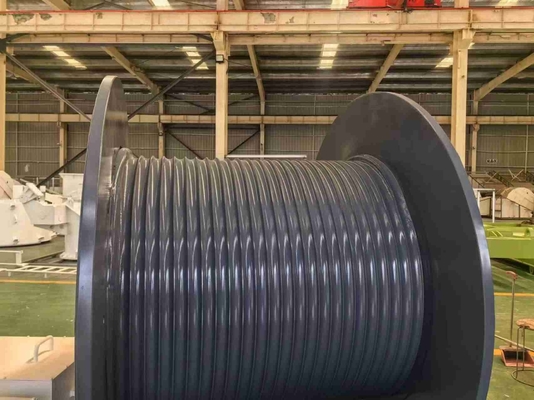

Tambor de enrolamento de cabo de aço Q355d 300m Componentes principais do guindaste de torre
Introdução do produto
Material do tambor do guincho com ranhuras: aço carbono, aço liga, aço inoxidável, alumínio, aço de alta resistência, etc.
Padrões de material: GB, AISI, ASME, ASTM, JIS, DIN, ...
Temperatura ambiente: -40 ° C a +45 ° C
Temperatura ambiente de armazenamento: -40 ° C a +50 ° C
Tipo de ranhura do tambor: Ranhuras em espiral ou ranhuras Lebus
A direção de rotação do tambor: Esquerda ou Direita
Método de processamento: Trabalho de máquina
Diâmetro do cabo de aço: 3 MM ~ 100 MM
Equipamento de processamento: Centro de usinagem CNC
Parâmetros técnicos e aplicação:
| Não: | Diâmetro do fio (mm): | Rotação direção | Tambor principal
diâmetro (mm) | Comprimento do tambor principal (mm) | Aplicação |
| 1 | 8 10 13 | Esquerda,Direita | 430 | 763 | O guincho do equipamento de revisão de poços de petróleo,
Guincho de reboque
Guindaste de torre |
| 2 | 13 18 20 | Esquerda,Direita | 623 | 1144 | Guincho de engenharia,
Guincho de elevação, guindaste de esteiras |
| 3 | 22 25 26 | Esquerda, Direita | 730 | 1220 | Equipamento de revisão de poços de petróleo,
Guincho de registro |
| 4 | 18 22 32 | Esquerda,Direita | 670 | 1240 | Guincho de plataforma de perfuração, guincho |
| 5 | 28 32 36 40 | Esquerda,Direita | 560 | 630 | Guincho rotativo de plataforma de perfuração,
Equipamento de elevação |
| 6 | 26 28 32 45 | Esquerda,Direita | 760 1146 | 1970 1765 | Guindaste offshore,
Guindaste marítimo,Guincho de amarração |
As características das ranhuras
1. Possui ranhura específica para fazer com que o cabo de aço se enrole de forma ordenada e com força uniforme em cada camada.
2. É possível calcular as forças exatas que o cabo exerce sobre o tambor.
3. O enrolamento está totalmente sob controle, o que impede que as camadas inferiores sejam esmagadas ou comprimidas pelas camadas superiores
4. Com a ranhura, a ranhura contínua no tambor é paralela à flange, exceto por dois pontos de cruzamento em cada revolução, onde a ranhura se move através do tambor em meio passo para dar um passo de tração de movimento para cada passo.
Vantagens das ranhuras LEBUS
A ranhura de cabo de dobra dupla torna o enrolamento do cabo de aço suave, a carga distribuída uniformemente entre cada camada, a prática comprovou que essa tecnologia prolonga muito a vida útil do cabo de aço, os dados mostram que pode prolongar a vida útil do cabo de aço em mais de 500%, reduzir os danos ao cabo de aço, melhorar a segurança e reduzir o tempo de inatividade do equipamento mecânico para substituição do cabo.
Os tambores com ranhuras LBS podem ajudar a resolver o problema do enrolamento do cabo de aço.
Em comparação com o tambor de ranhura sem fio (liso) comum e o tambor de ranhura de cabo helicoidal, a ranhura de cabo LBS tem vantagens óbvias no enrolamento de cabo de aço multicamadas, o sistema de ranhura especial LBS torna o enrolamento do cabo de aço suave e a carga de cada camada distribuída uniformemente, prolonga a vida útil do cabo, reduz os danos ao cabo de aço, melhora a segurança da operação do equipamento e reduz o problema de desligamento do equipamento mecânico para troca do cabo.
Aplicação do produto:
1. Máquinas de guindaste: Máquina de elevação de ponte, guindaste de torre, guindaste de pórtico, guincho de guindaste de esteiras
2. A indústria petrolífera: Plataforma de perfuração de petróleo, guincho de trator de petróleo, equipamento de revisão de poços de petróleo, guincho de unidade de bombeamento montada em reboque, guincho de registro, etc.
3. Máquinas marítimas offshore: Guincho de guindaste de petróleo offshore, guincho de amarração, guincho de tração, guincho de transporte de pessoas, guincho de âncora, guincho hidrológico
4. Máquinas de construção: Guincho de limpeza de parede de construção, guincho de enrolamento, guincho
5. Guincho de mineração: Guincho de despacho, guincho de tração de propulsão, guincho de afundamento, etc.
6. Máquinas de engenharia: Guincho de cabo, guindaste de torre, máquina de estacas, guincho hidráulico
Produtovantagem:
Tambor com ranhuras LBS, resolveu o problema do enrolamento do cabo de aço.
Em comparação com o tambor de ranhura sem fio (liso) comum e o tambor de ranhura de cabo helicoidal, a ranhura de cabo LBS tem vantagens óbvias no enrolamento de cabo de aço multicamadas, o sistema de ranhura especial LBS torna o enrolamento do cabo de aço suave e a carga de cada camada distribuída uniformemente, prolonga a vida útil do cabo, reduz os danos ao cabo de aço, melhora a segurança da operação do equipamento e reduz o problema de desligamento do equipamento mecânico para troca do cabo.
Condições de serviço da ranhura Lebus
1. As flanges do tambor devem ser perpendiculares à parede do tambor em quaisquer condições, mesmo sob carga.
2. O cabo deve ser mantido sob tensão no processo de enrolamento para que o cabo seja esmagado contra a parede da ranhura. Quando o enrolamento não puder atender a essa condição, um rolo de pressão deve ser usado. Geralmente, recomenda-se que a tensão do cabo seja de pelo menos 2% da tensão de ruptura ou 10% da carga de trabalho.
3. A faixa do ângulo de frota geralmente nunca deve ser superior a 1,5 graus e não inferior a 0,25 graus.
4. Quando o cabo de aço liberado do tambor contorna a roldana, o centro da roldana deve estar sobre o centro do tambor.
5. O cabo deve ser mantido redondo, não solto, mesmo sob a carga máxima.
6. O cabo deve ser de estrutura anti-rotação.
7. Por favor, meça a mudança do diâmetro do cabo sob diferentes cargas.
