Sistema de retração de cabo de guindaste para guindaste

Aço liga, aço fundido, alumínio, todos os tipos de aço de alta resistência Q345, Q420, Q460, 15CrMo, 20GrMo, 40GrMo, 42GrMo, etc.

Padrões de material: GB, AISI, ASME, ASTM, JIS DIN, NF, BS, EN...

Sociedades de classificação certificadas: DNV, ABS, GL, LR, BV, CCS, RINA, NK, KR...

Nº:	Diâmetro do fio (mm):	Rotação direção	Tambor principal diâmetro (mm)	Comprimento do tambor principal (mm)	Aplicação
1	8 10 13	Esquerda,Direita	430	763	O guincho da plataforma de perfuração de petróleo, Guincho de reboque Guindaste de torre
2	13 18 20	Esquerda,Direita	623	1144	Guincho de engenharia, Guincho de elevação, Guindaste de esteiras
3	22 25 26	Esquerda, Direita	730	1220	Plataforma de perfuração de petróleo, Guincho de registro
4	18 22 32	Esquerda,Direita	670	1240	Guincho de plataforma de perfuração, guincho
5	28 32 36 40	Esquerda,Direita	560	630	Guincho de plataforma de perfuração rotativa, Equipamento de elevação
6	26 28 32 45	Esquerda,Direita	760 1146	1970 1765	Guindaste offshore, Guindaste marítimo,Guincho de amarração





1. Máquinas de guindaste: Máquina de elevação de ponte, guindaste de torre, guindaste de pórtico, guincho de guindaste de esteiras
2. A indústria petrolífera: Plataforma de perfuração de petróleo, guincho de trator de petróleo, plataforma de perfuração de petróleo, guincho de unidade de bombeamento montada em reboque, guincho de registro, etc.
3. Máquinas marítimas offshore: Guincho de guindaste de petróleo offshore, guincho de amarração, guincho de tração, guincho de transporte de pessoas, guincho de âncora, guincho hidrológico
4. Máquinas de construção: Guincho de limpeza de paredes de edifícios, guincho de enrolamento, guincho
5. Guincho de mineração: Guincho de despacho, guincho de tração de propulsão, guincho de afundamento, etc.

6. Máquinas de engenharia: Guincho de cabo, guindaste de torre, máquina de estacas, guincho hidráulico



Vantagem do produto:
O sistema de enrolamento LBS pode eliminar o enrolamento cruzado contínuo de 360° do cabo, como encontrado em tambores lisos.

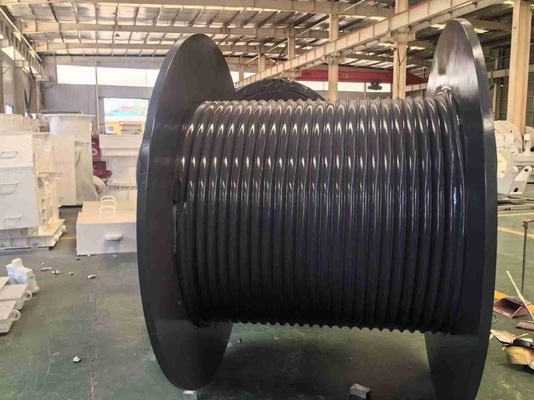

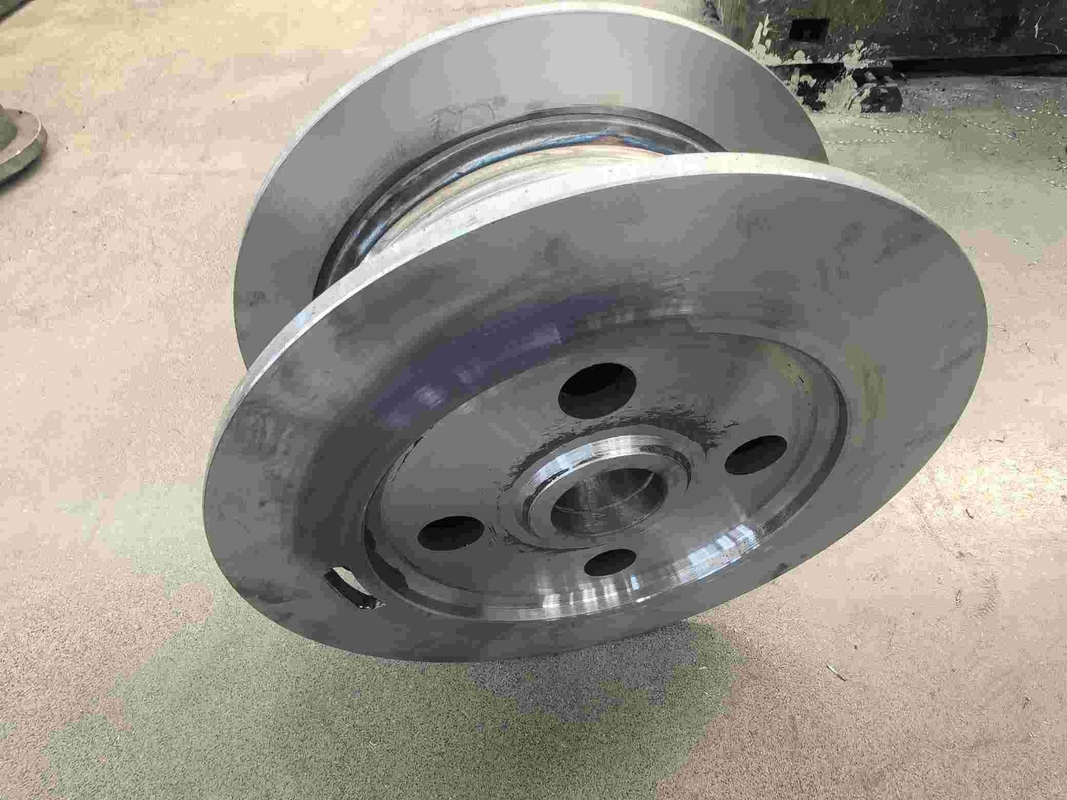

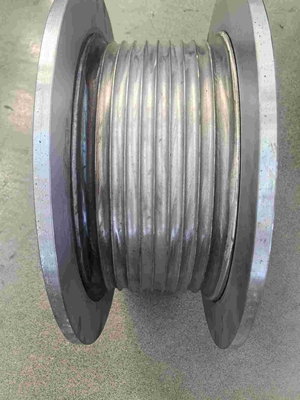

Tambor ranhurado LBS, resolveu o problema do enrolamento do cabo de aço.

Em comparação com o tambor sem ranhura (liso) comum e o tambor de ranhura de cabo helicoidal, a ranhura de cabo LBS tem vantagens óbvias no enrolamento de cabo de aço multicamadas, o sistema de ranhura especial LBS torna o enrolamento do cabo de aço suave, e a carga de cada camada distribuída uniformemente, prolonga a vida útil do cabo, reduz os danos ao cabo de aço, melhora a segurança da operação do equipamento e reduz o problema de parada do equipamento mecânico para troca de cabo.





1. As flanges do tambor devem ser perpendiculares à parede do tambor em quaisquer condições, mesmo sob carga.

2. O cabo deve ser mantido sob tensão no processo de enrolamento para que o cabo seja esmagado contra a parede da ranhura. Quando o enrolamento não puder atender a esta condição, um rolo de pressão deve ser usado. Geralmente, recomenda-se que a tensão do cabo seja de pelo menos 2% da tensão de ruptura ou 10% da carga de trabalho.

3. A faixa do ângulo de frota geralmente nunca deve ser superior a 1,5 graus e não inferior a 0,25 graus.

4. Quando o cabo de aço liberado do tambor passa pela roldana, o centro da roldana deve estar sobre o centro do tambor.
5. O cabo deve ser mantido redondo, não solto, mesmo sob a carga máxima.
6. O cabo deve ser de estrutura anti-rotação.
7. Por favor, meça a mudança do diâmetro do cabo sob diferentes cargas.
