Personalizado Tambor de guincho de cabo de aço com material Q355b para guindaste de içamento com eixo
Visão geral do tambor do guincho
A função do tambor do guincho é principalmente transferir a velocidade e o torque do motor para ele através do fuso na velocidade linear do cabo de aço ao redor dele, a fim de levantar e abaixar o objeto.
De acordo com o processo de fabricação diferente, a estrutura do tambor do guincho pode ser dividida em tipo misto de fundição e soldagem (roda de suporte para fundição, tambor para soldagem) e tipo de soldagem.
Parâmetros técnicos e aplicação:
| Não: |
Diâmetro do fio (mm): |
Rotação direção |
Tambor principal
diâmetro (mm) |
Comprimento do tambor principal (mm) |
Aplicação |
| 1 |
8 10 13 |
Esquerda,Direita |
430 |
763 |
O guincho da plataforma de trabalho de petróleo,
Guincho de reboque
Guindaste de torre |
| 2 |
13 18 20 |
Esquerda,Direita |
623 |
1144 |
Guincho de engenharia,
Guincho de elevação, Guindaste de esteiras |
| 3 |
22 25 26 |
Esquerda, Direita |
730 |
1220 |
Plataforma de trabalho de petróleo,
Guincho de registro |
| 4 |
18 22 32 |
Esquerda,Direita |
670 |
1240 |
Guincho de plataforma de perfuração, guincho |
| 5 |
28 32 36 40 |
Esquerda,Direita |
560 |
630 |
Guincho rotativo de plataforma de perfuração,
Equipamento de elevação |
| 6 |
26 28 32 45 |
Esquerda,Direita |
760 1146 |
1970 1765 |
Guindaste offshore,
Guindaste marítimo,Guincho de amarração
|
Tambor e eixo do tambor:
O diâmetro do tambor não deve ser inferior a 19 vezes o diâmetro do cabo de aço.
A parede do tambor pode suportar a força de enrolamento apertado do cabo de aço; a lateral pode suportar a força lateral produzida pelo cabo de aço.
A distância entre a placa lateral do tambor e a corda de enrolamento mais externa não deve ser inferior a duas vezes o diâmetro do cabo de aço.
Material do produto:
Aço de liga, aço fundido, alumínio, todos os tipos de aço de alta resistência Q345, Q420, Q460, 15CrMo, 20GrMo, 40GrMo, 42GrMo, etc.
Padrões de material: GB, AISI, ASME, ASTM, JIS DIN, NF, BS, EN ...
Sociedades de classificação certificadas: DNV, ABS, GL, LR, BV, CCS, RINA, NK, KR ...
Aplicação do produto:
1. Máquinas de guindaste: Máquina de elevação de ponte, guindaste de torre, guindaste de pórtico, guincho de guindaste de esteiras
2. A indústria de petróleo: Plataforma de perfuração de petróleo, guincho de trator de petróleo, plataforma de trabalho de petróleo, guincho de unidade de bombeamento montada em reboque, guincho de registro, etc.
3. Máquinas marítimas offshore: Guincho de guindaste de petróleo offshore, guincho de amarração, guincho de tração, guincho de transporte de pessoas, guincho de âncora, guincho hidrológico
4. Máquinas de construção: Guincho de limpeza de parede de construção, guincho de enrolamento, guincho
5. Guincho de mineração: Guincho de despacho, guincho de tração, guincho de afundamento, etc.
6. Máquinas de engenharia: Guincho de cabo, guindaste de torre, máquina de estacas, guincho hidráulico

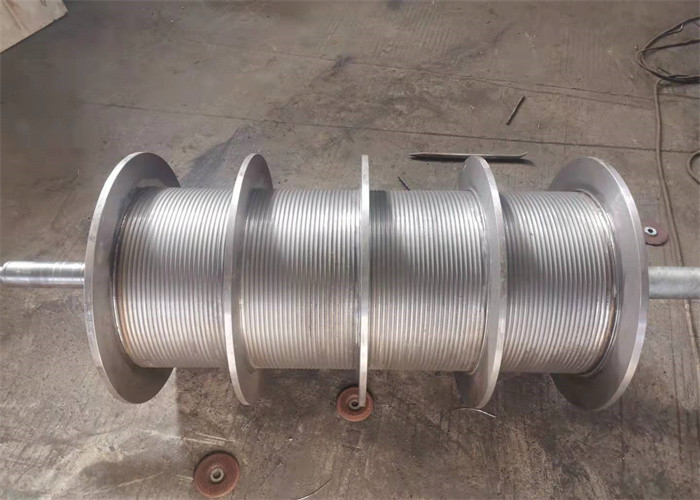

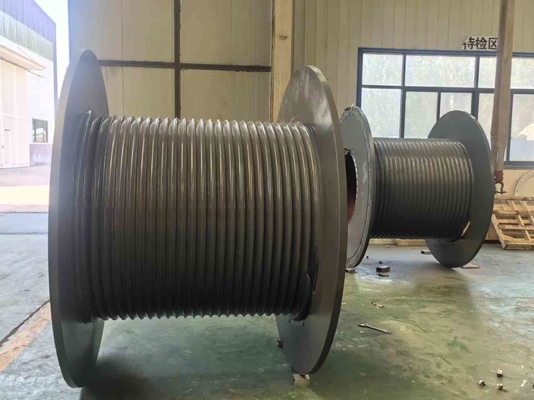

Vantagem do produto:Tambor ranhurado LBS, resolveu o problema do enrolamento do cabo de aço.
Em comparação com o tambor sem ranhura (liso) comum e o tambor de ranhura de corda helicoidal, a ranhura de corda LBS tem vantagens óbvias no enrolamento de cabo de aço multicamadas, o sistema de ranhura especial LBS torna o enrolamento do cabo de aço suave e a carga de cada camada distribuída uniformemente, prolonga a vida útil da corda, reduz os danos ao cabo de aço, melhora a segurança da operação do equipamento e reduz o problema de parada do equipamento mecânico para troca de corda.
Condições de serviço da ranhura Lebus
1. Os flanges do tambor devem ser perpendiculares à parede do tambor em quaisquer condições, mesmo sob carga.
2. A corda deve ser mantida sob tensão no processo de enrolamento para que a corda seja esmagada contra a parede da ranhura. Quando o enrolamento não puder atender a esta condição, um rolo de pressão deve ser usado. Geralmente, recomenda-se que a tensão da corda seja de pelo menos 2% da tensão de ruptura ou 10% da carga de trabalho.
3. A faixa do ângulo da frota geralmente nunca deve ser superior a 1,5 graus e não inferior a 0,25 graus.
4. Quando o cabo de aço liberado do tambor passa pela roldana, o centro da roldana deve estar sobre o centro do tambor.
5. A corda deve ser mantida redonda, não solta, mesmo sob a carga máxima.
6. A corda deve ser uma estrutura anti-rotação.
7. Por favor, meça a mudança do diâmetro da corda sob diferentes cargas.
