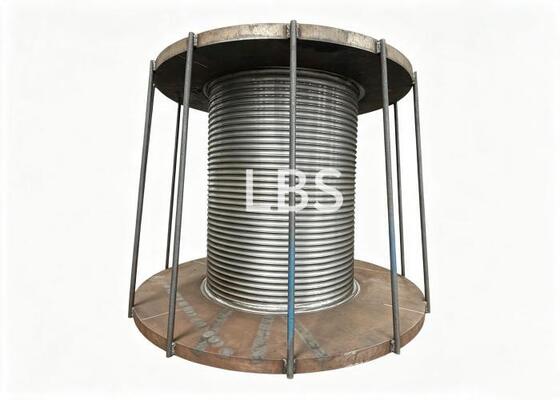

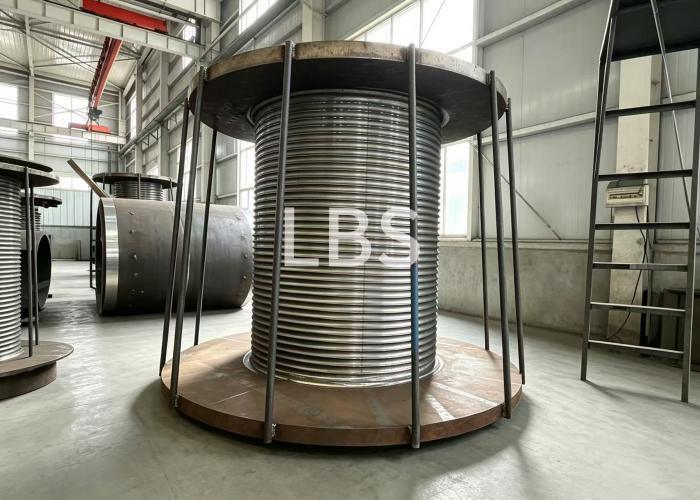

Q355D Conjunto de tambor de aço ligado Modelo G1370L Para elevação

1Descrição

Este conjunto de tambor de guincho é um componente estrutural com núcleo soldado para sistemas de elevação de guindastes de torre, especialmente projetado para enrolamento de corda de arame de aço Lebus de ranhuras de dupla linha.É constituído por um conjunto de soldadura por barril, placas de extremidade esquerda/direita, placas de costelas, placas de guia de corda, placas de prensagem de corda, placas de defleção e acessórios de fixação padrão.

A parte inteira adota tratamento anti-corrosivo de jato completo, todas as juntas de soldagem passam a detecção de falhas ultrasônicas,e o sulco da corda é submetido a usinagem de precisão para garantir um enrolamento suave da corda de arame e uma longa vida útilO peso final total estimado é de 9 toneladas.

2Parâmetros

3.Vantagens

(1)Auxílio Lebus de dupla ranhura

Ângulo de hélice de 60 ° à esquerda, tamanho de passo preciso; as bordas afiadas das ranhuras da corda são amarradas e arredondadas para eliminar a abrasão da corda de arame, sem entupimento durante o rosqueamento.

(2) Soldadura rigorosa e inspecção da qualidade

Não são permitidos defeitos de soldagem (vazamento, soldagem virtual) após a montagem do cano; todas as soldagens completam a detecção de falhas ultrasônicas em conformidade com a norma JB/T 10559-2018 Classe I.

(3) Projeto estrutural de elevada resistência

As principais partes estruturais utilizam aço Q355D de baixa temperatura de alta resistência, combinado com parafusos de linha completa de grau 8.8/10.9 e parafusos de mola de 65Mn, forte capacidade de carga e estabilidade estrutural.

(4)Grande capacidade de cabo

8 camadas de enrolamento, comprimento máximo de armazenamento de corda até 1600 m, adequado para condições de trabalho de guindastes de torre de elevada altura.

4- Aplicações

Este tambor de corda Lebus G1370L de trabalho pesado serve como o componente de elevação do núcleo para engenharia offshore e equipamentos de pesquisa científica marinha,amplamente aplicável a cenários de operações marítimas profissionais, incluindo a exploração de petróleo e gás no mar, exploração de recursos em águas profundas, exploração de navios de investigação científica marinha, construção de energia eólica offshore e construção de ilhas e recifes.É perfeitamente adaptado às condições de trabalho, tais como a elevação de equipamentos pesados em águas profundas., retracção e libertação de equipamento de detecção e amostragem subaquáticos, levantamento de módulos de plataformas petrolíferas offshore, colocação de tubulações de engenharia naval e operação de salvamento.Aplica-se às operações de elevação auxiliar costeiras e de alto mar para a monitorização do ambiente marinho., levantamento geológico dos fundos marinhos e manutenção de instalações offshore.

Adotando o material de aço Q355D a baixa temperatura e submetendo-se a um tratamento anti-corrosivo completo, incluindo resistência a salinhas e resistência à corrosão atmosférica marinha,O tambor pode operar de forma estável em ambientes de trabalho marinhos adversos, como alta umidade, forte nevoeiro de sal, baixa temperatura, impacto de ondas pesadas e polvorienta atmosfera offshore.tarefas de retração e atracação de equipamentos de exploração em águas profundas, acessórios de perfuração de petróleo e gás, peças estruturais de engenharia naval e instalações especiais de investigação científica.
