Tambor Duplo Ranhurado Lebus Dobrado de 60° Aparafusado para Cabo de Aço de 24mm

1. Descrição do Produto

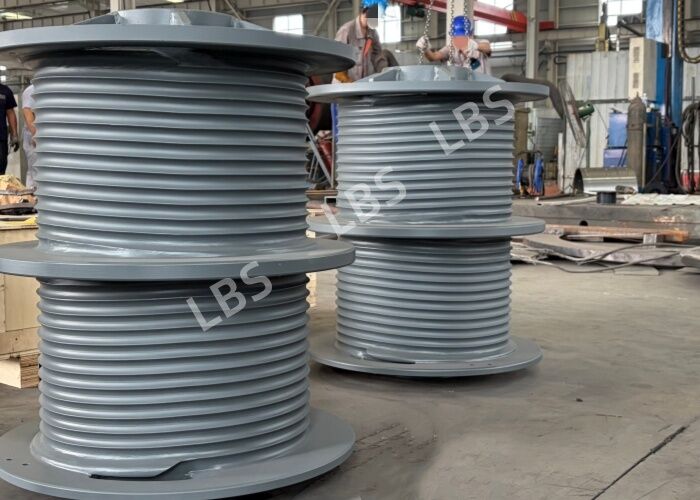

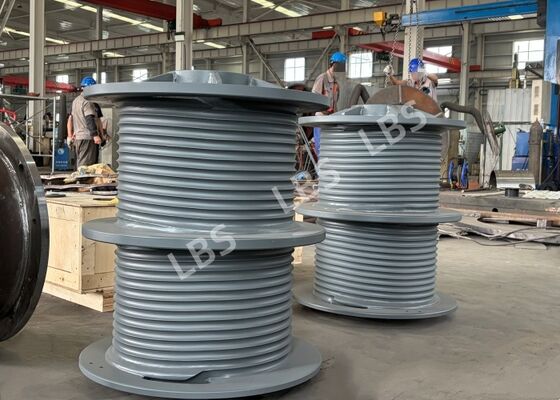

Este é um tambor duplo ranhurado Lebus fabricado em aço de alta resistência e baixa liga Q355D. Possui uma estrutura simétrica dividida de ranhura dupla com um comprimento total do tambor de 900±0,3 mm e um diâmetro externo de Φ710. É equipado com ranhuras Lebus dobradas de 60°. As ranhuras helicoidais esquerda e direita são totalmente simétricas: a hélice esquerda enrola o cabo da esquerda para a direita, enquanto a hélice direita enrola o cabo da direita para a esquerda. Existem 2 camadas com 13,5 espiras por camada e um ângulo de partida de 0°, permitindo o enrolamento bidirecional ordenado de cabo de aço.

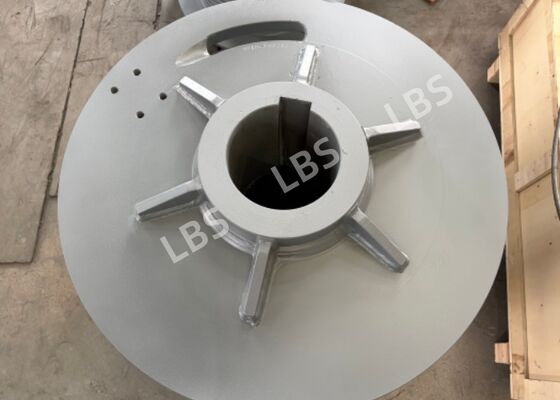

O produto adota uma estrutura de montagem soldada. Para chapas de aço com espessura ≥12 mm, as ranhuras são usinadas em conformidade com as normas de soldagem GB985-88 e GB986-88. Todas as arestas vivas são rebarbadas e arredondadas; as soldas são limpas de escória e lixadas. As ranhuras de cabo usinadas com precisão garantem o enrolamento suave do cabo de aço e reduzem os riscos de esmagamento, mordida e enrolamento desordenado do cabo. Os furos dos parafusos de montagem são dispostos em flanges em ambas as extremidades para montagem direta em guinchos e equipamentos de içamento, adequados para condições de trabalho de içamento em máquinas offshore e de construção.

2. Parâmetro do Produto

3. Vantagem do Produto

(1) Design de Ranhura de Cabo Lebus Dobrada de 60°: Ranhuras helicoidais simétricas esquerda e direita guiam o enrolamento limpo em múltiplas camadas do cabo de aço, evitando esmagamento, salto e mordida do cabo, prolongando significativamente a vida útil do cabo de aço e reduzindo os custos de manutenção.

(2) Material de Alta Resistência: O aço de alta resistência e baixa liga Q355D oferece excelente desempenho de impacto a baixas temperaturas, resistência à fadiga e capacidade de carga, ideal para ambientes de carga pesada e corrosivos marinhos.

(3) Estrutura Helicoidal Simétrica de Precisão: Hélice esquerda e direita totalmente simétricas com ângulo de partida de 0° garantem enrolamento bidirecional sincronizado e estável do cabo, carga equilibrada em ambas as extremidades do tambor e operação mais suave do guincho.

(4) Tecnologia de Soldagem Madura: Chapas grossas são ranhuradas de acordo com as especificações nacionais de soldagem, com soldas lixadas. Alta resistência de soldagem e resistência a cargas alternadas garantem uma estrutura geral robusta e confiável.

(5) Usinagem de Precisão: Dimensões críticas são controladas dentro de tolerâncias rigorosas. As tolerâncias geométricas das flanges e do furo interno atendem aos requisitos, proporcionando alta precisão de montagem e boa concentricidade de instalação para reduzir a vibração do equipamento.

(6) Acabamento de Superfície Otimizado: Arestas vivas rebarbadas e arredondadas, além de soldas polidas, eliminam a concentração de tensões e evitam danos de corte ao cabo de aço.

4. Cenários de Aplicação

É usado principalmente em equipamentos de içamento pesado de engenharia offshore, incluindo guindastes de plataformas offshore, guinchos de convés marítimos, plataformas de perfuração de petróleo e gás offshore, equipamentos de içamento de embarcações e sistemas de guincho de guindastes flutuantes. Também é aplicável a guindastes portuários pesados e guinchos de mineração.
