Manga LBS para Uso em Tambor de Içamento com Sistema de Enrolamento Multicamadas
Material do produto usinávelproblema
Polímero de nylon,aço carbono, aço liga, alumínio,todos os tipos de aço de alta resistência Q345, Q420, Q460, 20GrMo,40GrMo, 42GrMo, etc.
Parâmetros técnicos e aplicação:
| Nº: |
Diâmetro do fio (mm): |
Rotação direção |
Tambor principal
diâmetro (mm) |
Comprimento do tambor principal (mm) |
Aplicação |
| 1 |
8 10 13 |
Esquerda,Direita |
430 |
763 |
Guincho de sonda de workover de petróleo,
Guincho de reboque
Guindaste de torre |
| 2 |
13 18 20 |
Esquerda,Direita |
623 |
1144 |
Guincho de engenharia,
Guincho de elevação, Guindaste de esteira |
| 3 |
22 25 26 |
Esquerda, Direita |
730 |
1220 |
Sonda de workover de petróleo,
Guincho de registro |
| 4 |
18 22 32 |
Esquerda,Direita |
670 |
1240 |
Guincho de sonda de perfuração, drawworks |
| 5 |
28 32 36 40 |
Esquerda,Direita |
560 |
630 |
Guincho de sonda de perfuração rotativa,
Equipamento de elevação |
| 6 |
26 28 32 45 |
Esquerda,Direita |
760 1146 |
1970 1765 |
Guindaste offshore,
Guindaste marítimo,Guincho de amarração
|
Especificações do produto:
1) Diâmetro do cabo de aço ou cabo (mm)
2) Diâmetro do tambor (mm)
3) Comprimento do tambor (mm)
4) Capacidade do cabo
5) Material do tambor
6) Carga máxima de operação no cabo de aço ou cabo
7) Tipo de entrada do cabo
8) Direção de entrada do cabo de aço ou cabo
9) Distância para polia fixa e posição entre flanges
10) Diâmetro externo das flanges
11) O desenho do tambor
ÂNGULO DE FLOTAÇÃO.doc
:1.

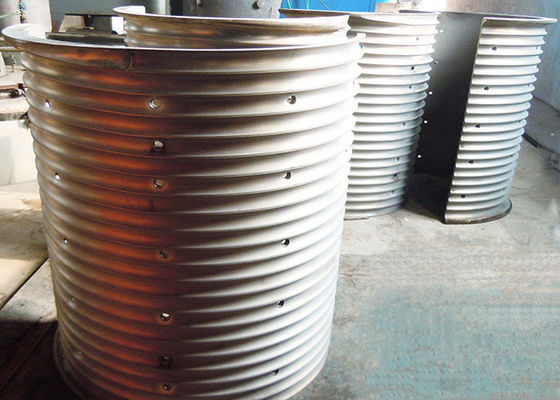

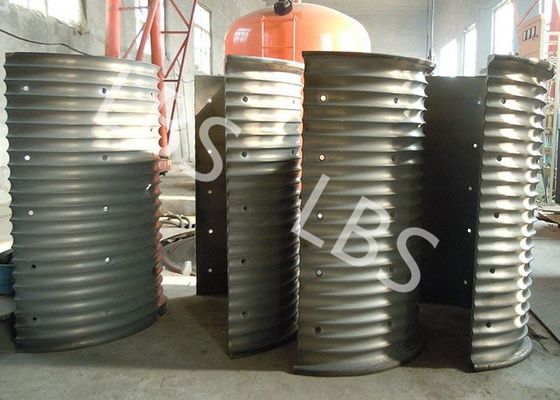

As mangas bipartidas podem ser colocadas sobre tambores lisos e sem ranhuras – adequadas para modificação ou substituição do tambor.2. O sistema de manga bipartida consiste em um par de carcaças externas que são aparafusadas ou soldadas a um tambor liso
.3.

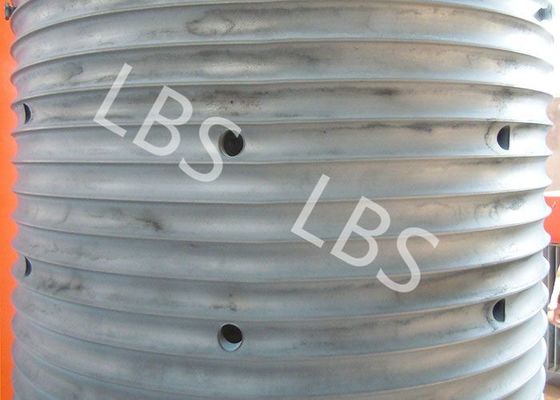

A manga bipartida é composta por ranhura espiral e ranhura paralela.4. O design da ranhura está em conformidade com a estrutura, diâmetro e comprimento especificados do cabo de aço.
Vantagem do produto
:Tambor ranhurado LBS, resolveu oproblema
de cabo mordido no processo de enrolamento de cabo de aço . O sistema de ranhura LBS torna o enrolamento do cabo de aço suave, e a carga de cada camada distribuída uniformemente,
a tecnologia prolonga muito a vida útil do cabo de aço, estende a vida útil do cabo de aço podeser mais de 500%,reduz o dano ao cabo de aço, melhora a segurança da operação do equipamento, e reduz o problema de parada do equipamento mecânico para troca de cabo.Aplicação do produto:1. Maquinaria marítima: guincho de guindaste offshore de petróleo, drawworks e guincho2. Maquinaria de engenharia: guindaste de torre, máquina de estacas3. A indústria do petróleo: sonda de perfuração de petróleo, guincho trator de petróleo, sonda de workover de petróleo, guincho de unidade de bombeamento montado em reboque, etc.
4. O guincho: máquina de limpeza de paredes de edifícios, máquina de enrolamento
5. Maquinaria de guindaste: máquina de elevação de ponte, guindaste de torre
......
