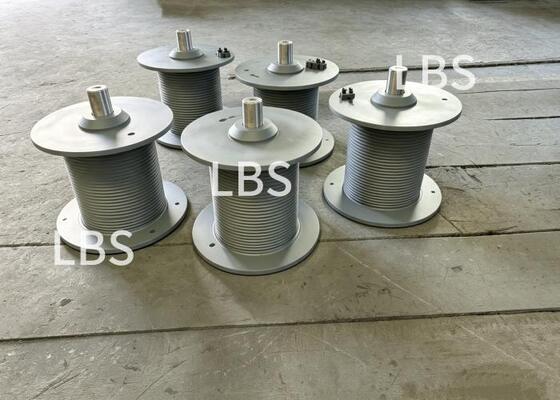

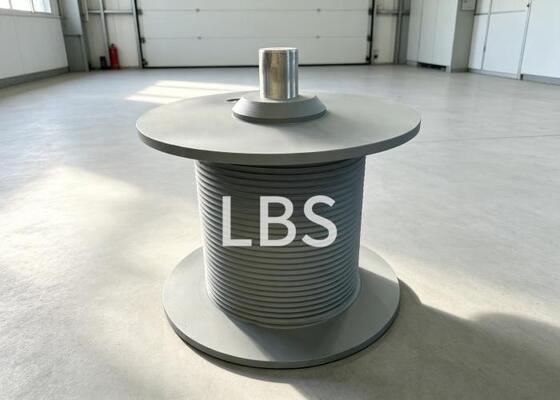

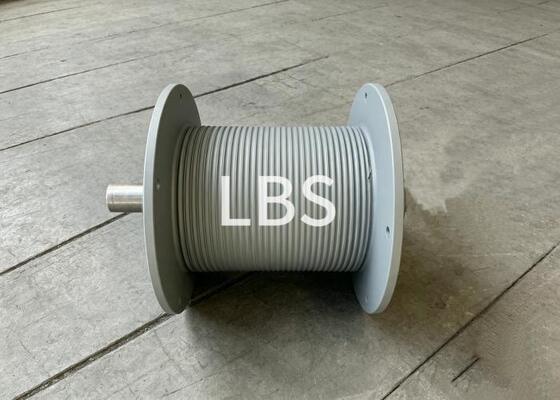

Carga elevada 45° de mão esquerda, tambor de guincho Lebus dobrado, tambor soldado pesado Q345B

1Descrição

Este tambor de guincho é fabricado em aço Q345B, concebido para cabos de fio de 10,3 mm para a direita com 30 voltas de enrolamento.O diâmetro inferior da ranhura é Φ246 mm e o passo da ranhura é 10.5 mm. Observado do lado montado no motor, a rotação do tambor no sentido anti-horário corresponde à operação de elevação do guincho.A força máxima de tração da corda única do tambor atinge 2.8 toneladas. O comprimento efetivo da ranhura é de 315 mm, o comprimento total do tambor 371±0,5 mm. Dez furos filetrados M12-6H com profundidade de toque 24 estão reservados na flange de montagem do motor para montagem do motor.As ranhuras Lebus duplamente dobradas, com usinagem de precisão, garantem um enrolamento ordenado das cordas de arame em várias camadasÉ um componente central integrado para os guinchos de elevação de pequeno e médio porte.

2. Parâmetro

3Vantagem.

Projetado para sistemas de guincho de elevação de tamanho compacto, este tambor de guincho soldado Q345B oferece resistência mecânica confiável em ciclos de elevação frequentes.Sua mão esquerda 45 ° duplo dobrado ranhura Lebus precisamente trabalhado permite a espiral de corda multi-camadas estável, eliminando efetivamente danos causados por saltos de corda, sobreposição e extrusão para prolongar a vida útil da corda.correspondendo perfeitamente ao requisito de rotação de elevação no sentido anti-horárioO tambor, com capacidade de carga de 2,8 toneladas, mantém um desempenho estável sob cargas dinâmicas repetidas.Os furos de montagem M12 pré-machinados garantem uma ligação de alta precisão com o motor de tração para uma montagem simplesA robusta construção de aço Q345B oferece boa soldabilidade e rigidez estrutural para resistir à deformação durante as operações diárias de elevação.

4Aplicação

Este tambor de guincho Lebus duplo é especialmente concebido para guinchos de elevação compactos,Pequenos guinchos marítimos e máquinas móveis de construção em que a rotulagem ordenada de cordas de várias camadas e a dimensão compacta da instalação são requisitos operacionais críticosA ranhura dobrada de 45° Lebus à esquerda, com 30 voltas de enrolamento, torna-a particularmente adequada para os guinchos de convés de pequeno porte, onde os sistemas de guincho devem lidar com operações de elevação cíclica frequentes.Em equipamentos marítimos leves e máquinas móveis de elevação, a geometria da ranhura Lebus garante um desempenho de bobinação consistente em toda a profundidade da embalagem. Para os operadores que procuram um corpo de tambor integrado de alta resistência que combine 2.Capacidade de carga de corda única de 8 toneladas com gestão de corda de precisão, este tambor oferece fiabilidade comprovada em campo em ambientes industriais leves e móveis exigentes.
