Eixo de acionamento de aço C45 de alta resistência com rosca de parafuso de potência involuta externa DIN5482 TR80×16 para transmissão de guincho de serviço pesado

1. Descrição

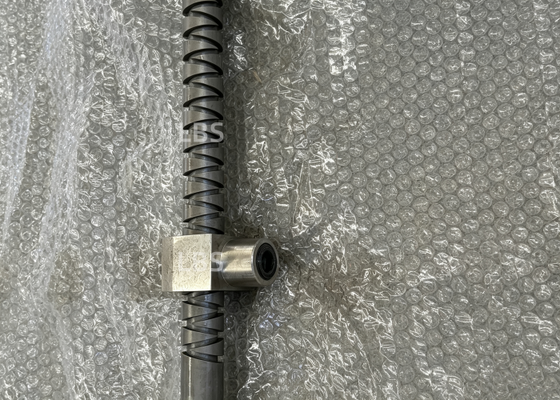

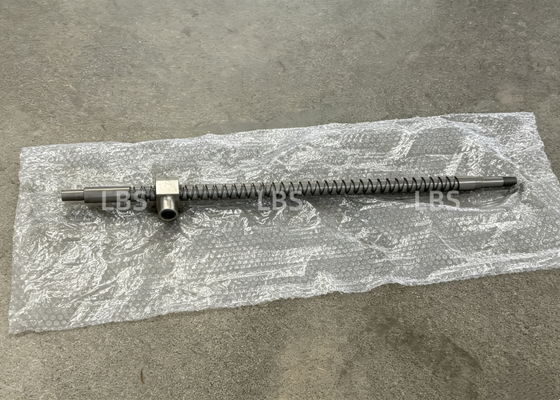

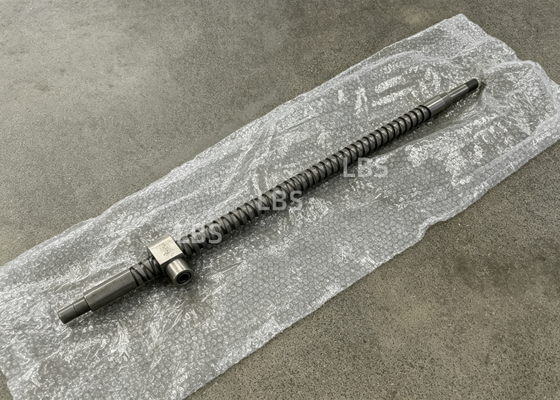

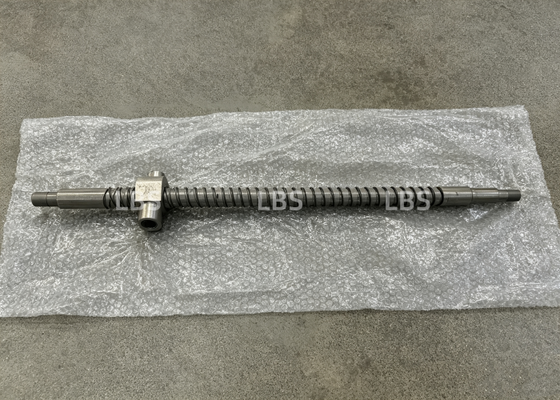

Este eixo de acionamento de serviço pesado (Nº da peça. 476591) é fabricado em aço carbono C45, projetado com rosca de parafuso de potência TR80×16 e estria involuta externa DIN5482 B40×36. Segue rigorosamente o padrão de tolerância geral NS-ISO 2768-mK, rugosidade superficial Ra3.2. Usinado com precisão para sistemas de guincho e transmissão de potência mecânica. Peso calculado de 94 kg, cada dimensão e parâmetro de estria são totalmente inspecionados para garantir saída de torque estável em condições de trabalho de carga pesada.

2. Parâmetro

3. Vantagem

1. Material em branco de aço carbono C45 de alta qualidade, excelente resistência à tração e resistência à torção. Pode suportar grande torque cíclico em condições de trabalho marítimas e industriais de carga pesada, resistir à deformação e fratura durante operação contínua de longa duração.
2. Estria involuta externa padrão DIN5482 grau 9. Distribuição de carga uniforme do perfil do dente, pequeno jogo de transmissão, transferência de torque estável. Relatório completo de inspeção de estria está disponível para cada lote, todas as dimensões da estria, incluindo o valor de medição sobre pino, podem ser rastreadas.
3. Rosca de parafuso de potência trapezoidal TR80×16. Boa resistência ao desgaste, pode realizar movimento composto rotativo para linear, confiável para mecanismo de acionamento de guincho tipo parafuso de potência.
4. Segue rigorosamente a especificação de tolerância NS-ISO 2768-mK e acabamento superficial Ra3.2. Coeficiente de atrito mais baixo, reduz o desgaste dos componentes durante o movimento alternativo, estende muito a vida útil das peças de acoplamento.
5. Controle de qualidade interno rigoroso em várias etapas. Inspecionamos a dimensão da rosca, o parâmetro da estria, a qualidade da superfície e a retilinidade geral do eixo antes do envio. Aceitamos modificações personalizadas com base no desenho original, capazes de copiar peças de reposição de eixos estrangeiros não padronizados.
6. Estrutura especialmente otimizada para equipamentos de içamento offshore marítimos, compatível com o sistema de guincho de tambor Lebus com dobra dupla, boa adaptabilidade para ambientes de local hostis.

4. Aplicação

Este eixo de acionamento C45 serve como peça de reposição central de transmissão de potência, amplamente utilizado para guincho de convés marítimo, guincho de içamento de plataforma offshore, guincho de serviço pesado industrial, guincho de tambor com ranhura de corda Lebus com dobra dupla, máquinas de elevação e içamento, equipamentos de atuador acionados por parafuso de potência.
Ele se encaixa em vários cenários industriais de serviço pesado, incluindo operação em convés de navios, projeto de engenharia offshore, equipamento de içamento de portos, máquinas de manuseio de materiais de serviço pesado. Adequado como peça de reposição para o sistema de transmissão de guincho Evotec original, também disponível para montagem de transmissão mecânica de novos projetos.
