Roda de guia de tolerância de precisão para máquinas de guincho e elevação

1Descrição

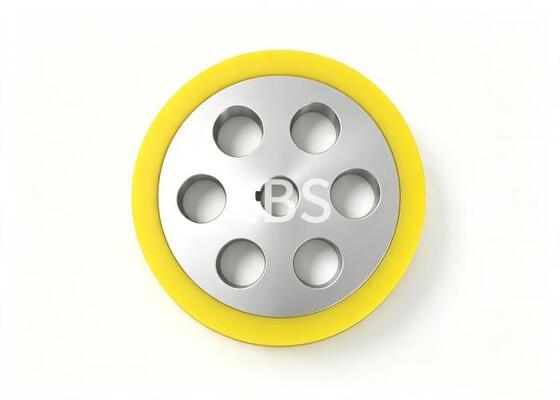

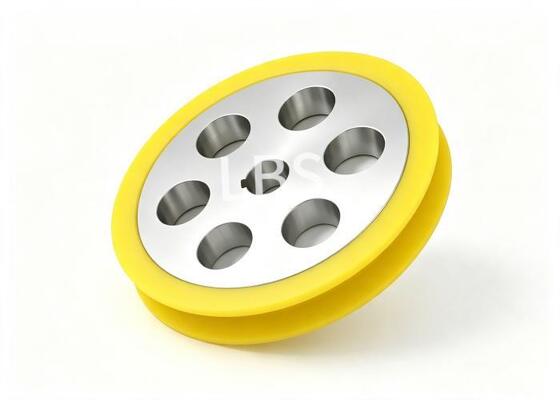

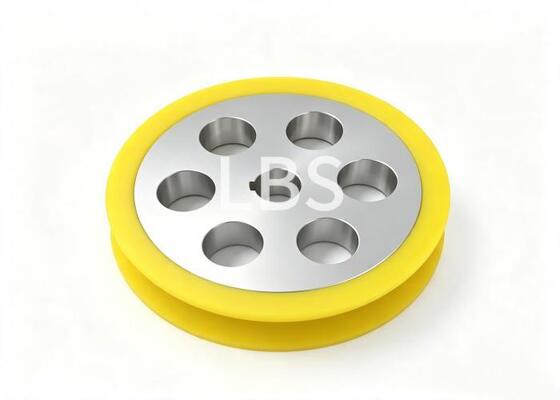

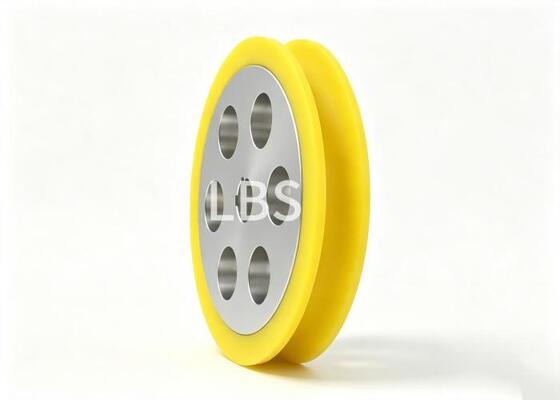

Esta poleia fixa adota uma liga de alumínio de grau aeroespacial 6061-T6 como substrato de carga interna, totalmente revestida com revestimento de poliuretano amarelo resistente ao desgaste.A estrutura integrada equilibra a rigidez estrutural e o desempenho de amortecimento operacionalCom um diâmetro externo total de 260 mm e 5 furos de fixação uniformemente distribuídos, é perfeitamente adaptado para montagem fixa de guia de guinchos, máquinas de elevação e equipamento de transporte..O forro do eixo central é de precisão mecanizada com tolerância apertada para montagem de alta precisão com eixos de acionamento.

A base de alumínio é submetida a um tratamento de anodizamento duro com espessura de película controlada entre 0,02 ~ 0,04 mm e dureza da superfície HV> 200, melhorando muito a resistência ao desgaste,resistência à corrosão e desempenho antideformaçãoA camada externa de PU tem 10±0,02 mm de espessura, o que amortece o impacto de atrito das cordas de arame de aço, reduz o ruído e a vibração de corrida,e impede a quebra da corda de arame causada pelo contato duro direto com o metal.

Toda a usinagem segue a tolerância dimensional geral GB/T 1804-m; as bordas afiadas são totalmente desebravadas e arredondadas.As dimensões não especificadas são fabricadas estritamente de acordo com o modelo 3D para garantir uma alta consistência de montagemÉ amplamente aplicado para orientação de cordas de arame, limitação de tensão e mudança de direção em guinchos de elevação, transportadores de mineração, máquinas de construção,Sistemas de elevação de portos e linhas de produção automáticas.

2. Parâmetro

3Vantagem.

1Substrato de liga de alumínio de alta resistência

A liga de alumínio 6061-T6 possui excelente desempenho mecânico, peso leve e alta rigidez estrutural, resistente à deformação e fissuração sob cargas pesadas.A anodização dura aumenta as propriedades resistentes à ferrugem e ao desgaste para prolongar a vida útil.

2. Amarração e revestimento de PU protetor

A camada externa de poliuretano amarelo resistente a rasgos isola o atrito duro entre a corda de aço e a poleia de metal, reduz a abrasão da corda de arame, reduz o ruído e a vibração operacionais,impede efetivamente o escorregamento e arranhões de cabos de arame durante a operação de alta velocidade.

3.Atração de precisão com tolerância estrita

O forro central, os degraus de posicionamento e os furos de montagem são usinados de acordo com a norma GB/T 1804-m, garantindo uma excelente coaxialidade durante a montagem e uma rotação estável sem agitação excêntrica.

4. Estrutura de montagem conveniente e normalizada

5 distribuídos uniformemente através dos furos de montagem suportam a carga uniformemente, compatíveis com a maioria dos guinchos e suportes de elevação para uma fácil instalação e fixação estável.

5.Processo de acabamento refinado

Todas as bordas afiadas são descascadas e arredondadas para evitar arranhões nas cordas de arame; as dimensões são totalmente consistentes com o modelo 3D para garantir uma qualidade estável na produção em massa.

4Aplicação

1.Rola de arame com guia fixa com guinchos de elevação e tambores Lebus;

2.Mudança de direcção e orientação de tensão de cabos de arame para guindastes montados em camiões e equipamentos de elevação de construção;

3.Limitar e orientar as cordas para a elevação de portos e máquinas de transporte de minas;

4. Transmissão de tensão de cordas e comutação de direcção para linhas de montagem automáticas e sistemas de transporte de materiais;

5- Orientação auxiliar para pequenas plataformas de elevação, tracção auxiliar e equipamento de elevação de jardins.
